Podkopové lopaty pro bagry nad 8 tun

U lopat pro bagry o hmotnosti 8 tun a více je již třeba dbát na správný výběr opancéřování a správný způsob provedení.

1. Opancéřování a provedení

Standartem je z hlediska opancéřování :

- Přední a boční břit tvrdosti min.400 HB
- Bandáž boků a pláště z materiálu 11 523
- Pouzdra tepelně upravena 45-50 HRC

Z hlediska provedení :

- boky lopaty by měly svírat úhel (3-5°) pro snadnější tažení lopaty v záběru a snadnější výsyp zeminy.
- Plášť lopaty a podélná bandáž pláště by měly přesahovat bočnici, čímž je lépe chráněn svár mezi bočnicí a plášťem
- Příčná bandáž ztuží lopatu lépe jak podélná a navíc lépe chrání plášť proti opotřebení. Mezery mezi pásky by neměly být větší jak 100 mm.

V případě, kdy se dostáváme do tříd 18 t a výše, či do těžby v hodně abrazivním prostředí, je dobré bandáže případně i samotný plášť vyrobit z otěruvzdorného materiálu o tvrdosti až 500 HB. Rovněž z hlediska provedení je dobré u těchto vyšších tříd vyztužit spojení pláště a bočnice výztužným páskem.

Tabulka orientačních hodnot:

Hmotnost stroje (t.)	Šířka lopaty	Navršený obsah (m3)	Hmotnost lopaty (kg)
8-10	400-1000	0,14-0,4	125-400
10,1-12	400-1200	0,16-0,57	190-430
12,1-13	400-1200	0,2-0,68	210-452
13,1-18	400-1200	0,24-0,82	320-740
18,1-23	500-1400	0,4-1,3	500-1300
23,1-26	600-1600	0,6-1,5	630-1500
26,1-31	700-1600	0,7-3	850-1700

Tato tabulka je shodná pro všechny profily. Nejedná se tedy o změnu objemu ale pouze o změnu profilu.

2. Profily lopat

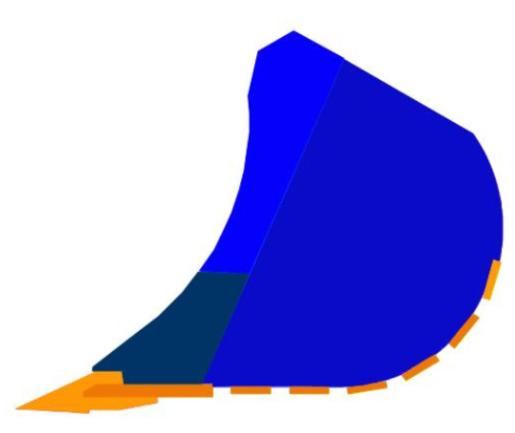

Profil č.4: Jedná se o standartní profil používaný k běžnému těžení

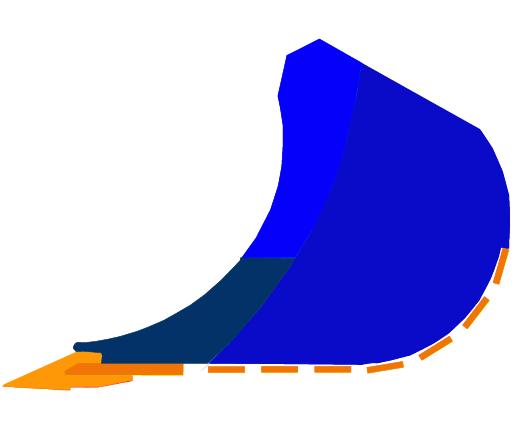

Profil č.5 Je charakteristický mírně vysunutým břitem a je kompromisem Mezi profilem lopaty na kamení a standardní lopatou. Vhodný do tvrdších zemin a umožňuje částečně i manipulaci s kameny. Možno doplnit i "nosem".

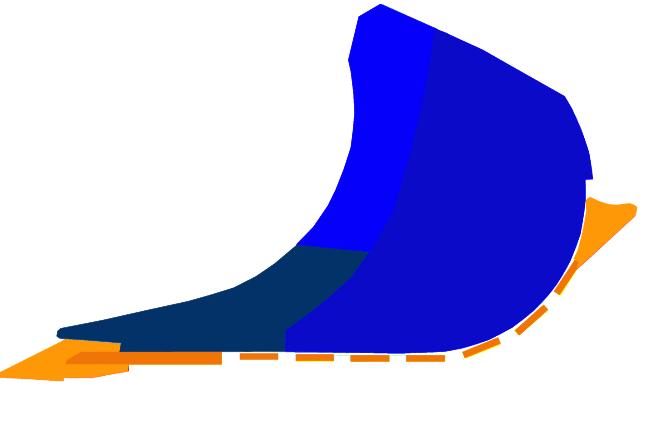

Profil č.6 Profil určený pro těžbu a manipulaci s kamenitou zeminou. Je charakteristický extrémně vysunutým břitem a zadním "nosem".

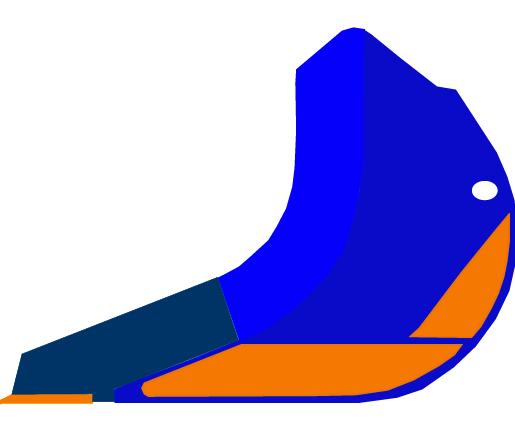

Profil č.7 Jedná se speciální profil používaný k těžení. Lepivých materiálů. Vyznačuje se hodně vykrojenými a silně rozevřenými bočnicemi.

Realizované zakázky

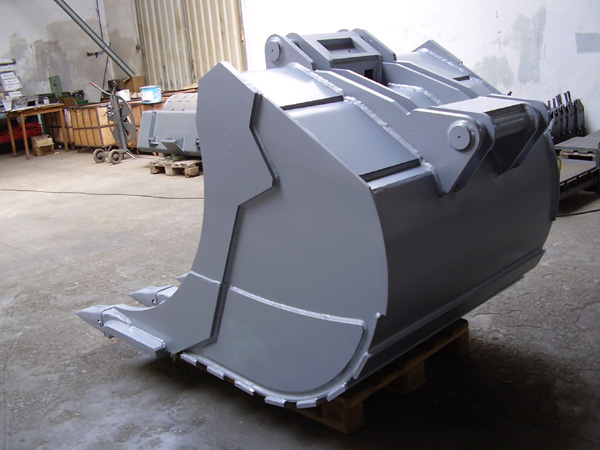

standartní lopata pro 15t rýpadla

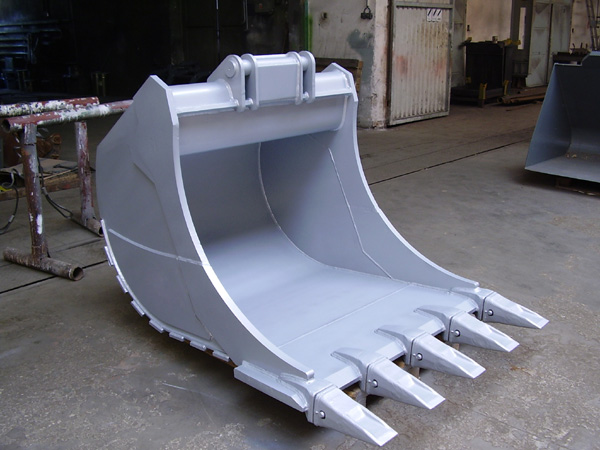

1.standartní lopata pro 20t bagry s rychloup.zařízením

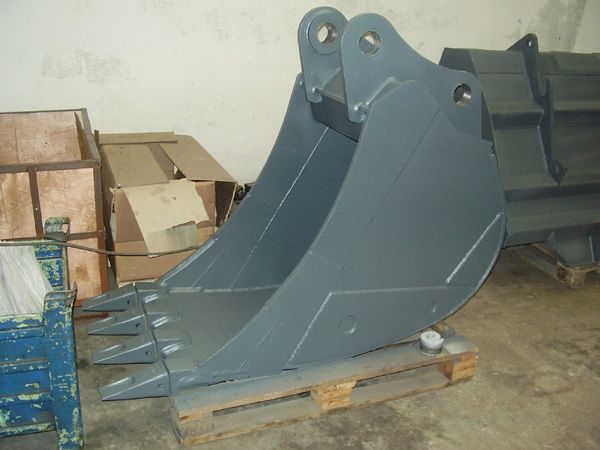

2.lopata pro práci v tvrdém terénu a težbu kamení pro 20t bagry s rychloup.zařízením

3.standartní lopata pro 18t bagry standartní uchycení
